Welche Prüfungen sind an plattierten Stahlrohren vor der Installation durchzuführen?

Als Lieferant von plattierten Stahlrohren weiß ich, wie wichtig gründliche Inspektionen vor der Installation sind. In diesem Blog werde ich mich mit den verschiedenen Aspekten der Inspektion plattierter Stahlrohre befassen, um deren Qualität und Leistung sicherzustellen.

1. Sichtprüfung

Die Sichtprüfung ist der erste und grundlegendste Schritt bei der Beurteilung plattierter Stahlrohre. Dazu gehört eine sorgfältige Untersuchung der Außen- und Innenflächen des Rohrs.

Außenfläche: Überprüfen Sie das Gerät auf sichtbare Mängel wie Kratzer, Dellen, Risse oder Korrosion. Diese Unvollkommenheiten können die Integrität des Rohrs beeinträchtigen und zu einem vorzeitigen Ausfall führen. Achten Sie auf Anzeichen einer ungleichmäßigen Beschichtung oder Delaminierung der Verkleidungsschicht. Unregelmäßigkeiten in der Oberflächenbeschaffenheit können die Widerstandsfähigkeit des Rohrs gegenüber Umgebungsbedingungen und Flüssigkeitsströmen beeinträchtigen.
Innenfläche: Überprüfen Sie die Innenfläche des Rohrs auf Glätte und Gleichmäßigkeit. Raue oder narbige Oberflächen können Turbulenzen im Flüssigkeitsstrom verursachen, was zu erhöhter Reibung und möglichen Schäden am Rohr führen kann. Stellen Sie sicher, dass die Verkleidungsschicht im Inneren intakt und frei von sichtbaren Mängeln ist.

2. Maßprüfung

Genaue Abmessungen sind für die ordnungsgemäße Installation und Leistung plattierter Stahlrohre von entscheidender Bedeutung. Bei der Dimensionsprüfung werden der Außendurchmesser, die Wandstärke und die Länge des Rohrs gemessen.

Außendurchmesser: Verwenden Sie einen Messschieber oder ein Mikrometer, um den Außendurchmesser des Rohrs an mehreren Stellen entlang seiner Länge zu messen. Die Messwerte sollten innerhalb des angegebenen Toleranzbereichs liegen. Abweichungen vom Standarddurchmesser können bei der Installation zu Problemen wie Fehlausrichtung oder unsachgemäßer Montage führen.
Wandstärke: Messen Sie die Wandstärke des Rohrs mithilfe von Ultraschallprüfung oder anderen geeigneten Methoden. Die Wandstärke sollte im gesamten Rohr gleichmäßig sein und den Designanforderungen entsprechen. Eine inkonsistente Wandstärke kann zu einer ungleichmäßigen Spannungsverteilung und einem möglichen Versagen unter Druck führen.
Länge: Überprüfen Sie die Länge des Rohrs, um sicherzustellen, dass es den angegebenen Anforderungen entspricht. Erhebliche Längenabweichungen können den Installationsprozess und die Gesamtleistung der Rohrleitung beeinträchtigen.

3. Materialprüfung

Materialprüfungen sind unerlässlich, um die Qualität und Eigenschaften des plattierten Stahlrohrs zu überprüfen. Dabei werden die chemische Zusammensetzung und die mechanischen Eigenschaften des Grundmetalls und der Mantelschicht analysiert.

Chemische Zusammensetzung: Führen Sie eine chemische Analyse des Grundmetalls und der Mantelschicht durch, um sicherzustellen, dass sie den angegebenen Standards entsprechen. Die chemische Zusammensetzung kann die Korrosionsbeständigkeit, Festigkeit und andere Eigenschaften des Rohrs beeinflussen. Verwenden Sie Techniken wie Spektroskopie oder nasschemische Analyse, um die Elementzusammensetzung der Materialien zu bestimmen.
Mechanische Eigenschaften: Testen Sie die mechanischen Eigenschaften des Rohrs, einschließlich seiner Zugfestigkeit, Streckgrenze und Dehnung. Diese Eigenschaften sind entscheidend für die Widerstandsfähigkeit des Rohres gegenüber Druck und äußeren Kräften. Führen Sie Zugversuche, Härtetests und andere geeignete Tests durch, um die mechanische Leistung des Rohrs zu bewerten.

4. Zerstörungsfreie Prüfung (NDT)

Mithilfe zerstörungsfreier Prüfmethoden werden innere Mängel im ummantelten Stahlrohr erkannt, ohne dass es zu Schäden am Rohr kommt.

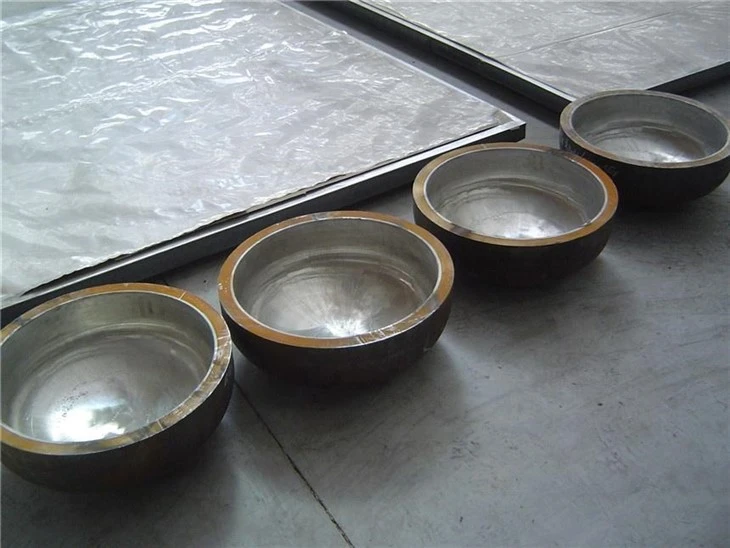

Composite Steel Plate Composite Pipe Fitting high quality

Ultraschallprüfung (UT): Mit der Ultraschallprüfung werden innere Fehler wie Risse, Hohlräume oder Einschlüsse im Rohr erkannt. Hochfrequente Schallwellen werden durch das Rohr geschickt und etwaige Reflexionen von Defekten werden erkannt. UT kann detaillierte Informationen über die Größe, Lage und Art der Mängel liefern.
Durchstrahlungsprüfung (RT): Bei der Röntgenprüfung werden Röntgen- oder Gammastrahlen verwendet, um ein Bild der inneren Struktur des Rohrs zu erstellen. Es kann versteckte Mängel erkennen, die bei einer visuellen Inspektion möglicherweise nicht sichtbar sind. RT eignet sich besonders zur Erkennung von Schweißfehlern und innerer Korrosion.
Magnetpulverprüfung (MT): Die Magnetpulverprüfung wird zur Erkennung von Oberflächen- und oberflächennahen Defekten in ferromagnetischen Materialien eingesetzt. An das Rohr wird ein Magnetfeld angelegt und magnetische Partikel werden auf die Oberfläche gesprüht. Eventuelle Defekte führen zu einer Störung des Magnetfeldes, was durch die Ansammlung magnetischer Partikel angezeigt wird.

5. Schweißnahtprüfung

Wenn das plattierte Stahlrohr Schweißverbindungen aufweist, ist es wichtig, die Schweißnähte auf Qualität zu prüfen.

Visuelle Schweißnahtprüfung: Überprüfen Sie die Schweißnähte auf richtige Form, Größe und Aussehen der Schweißnaht. Achten Sie auf Anzeichen von Rissen, Porosität oder mangelnder Verschmelzung. Die Schweißnähte sollten glatt und frei von sichtbaren Mängeln sein.
NDT schweißen: Verwenden Sie zerstörungsfreie Prüfmethoden wie Ultraschallprüfung oder Röntgenprüfung, um interne Schweißfehler zu erkennen. Schweißfehler können die Festigkeit und Integrität des Rohrs erheblich beeinträchtigen. Daher ist es wichtig sicherzustellen, dass die Schweißnähte den erforderlichen Standards entsprechen.

6. Beschichtungsinspektion

Die Mantelschicht auf dem Rohr bietet Schutz vor Korrosion und anderen Umwelteinflüssen. Es ist wichtig, die Beschichtung auf Qualität und Unversehrtheit zu prüfen.

Beschichtungsdicke: Messen Sie die Dicke der Verkleidungsschicht mit geeigneten Methoden. Um einen ausreichenden Schutz zu gewährleisten, sollte die Schichtdicke innerhalb des angegebenen Bereichs liegen.
Beschichtungshaftung: Testen Sie die Haftung der Mantelschicht auf dem Grundmetall. Eine starke Verbindung zwischen der Beschichtung und dem Grundmetall ist für eine langfristige Leistung unerlässlich. Verwenden Sie Methoden wie Abziehtests, um die Beschichtungshaftung zu bewerten.

Abschluss

Eine gründliche Inspektion plattierter Stahlrohre vor der Installation ist entscheidend, um deren Qualität, Leistung und Langlebigkeit sicherzustellen. Durch die Durchführung von Sichtprüfungen, Maßprüfungen, Materialprüfungen, zerstörungsfreien Prüfungen, Schweißnahtprüfungen und Beschichtungsprüfungen können wir mögliche Probleme erkennen und beheben, bevor die Rohre installiert werden.

Wenn Sie auf der Suche nach hochwertigen plattierten Stahlrohren sind,Verkleidetes Stahlrohrist Ihre zuverlässige Wahl. Wir bieten auch anVerbundrohrverschraubungUndVerbundstahlplatteum Ihren vielfältigen Bedürfnissen gerecht zu werden. Kontaktieren Sie uns, um Ihre spezifischen Anforderungen zu besprechen und eine Beschaffungsverhandlung zu starten.
