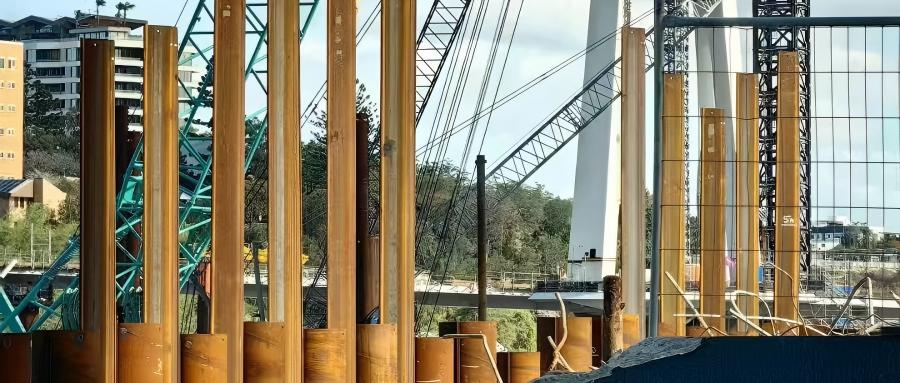

Eine kombinierte Stahlwand (rohrförmige kombinierte Pfahlwand) ist eine durchgehende erd- und Wasser-tragende Last-tragende Wand, die aus Stahlrohrpfählen mit großem-Durchmesser besteht, die mit Spundbohlen (Typ U- oder Z- verschachtelt sind und durch Schlösser oder geschweißte Kupplungen verbunden sind. Die Tragpfähle nehmen Biege- und Vertikallasten auf, während die Zwischenspundbohlen die Wand schließen und seitliche Lasten auf die Tragpfähle übertragen. Dieser Leitfaden hilft Designbüros und Beschaffungsteams dabei, fundierte, konforme und kostengünstige Entscheidungen zu treffen.
1. Was für einKombiniertMauer ist und wo sie gilt
Drei Komponenten definieren das System: Stahlrohrpfähle (primäre tragende Elemente), Zwischenspundbohlen (halten Boden/Wasser zurück und übertragen Lasten) und Verriegelungen/Kupplungen (stellen Kontinuität und Schubübertragung sicher). Eine kombinierte Wand ist die wirtschaftliche, leistungsstarke Alternative, wenn eine einheitliche Spundwand-die Anforderungen an Kapazität, Einbettung oder Abschottung nicht erfüllen kann. Typische Verwendungszwecke: Kaimauern und Docks, Wellenbrecher, Kofferdämme, tiefe Baugruben und Fundamente, Straßen-/Eisenbahn- und Brückenwiderlager sowie weiche oder tiefe Böden entlang von Flüssen und Küsten.
2. Designüberlegungen
Beginnen Sie mit Lasten und Boden: Bodenart und -tragfähigkeit, Grundwasser und Tidenhub, Baggerlinie und Zuschlag, stufenweise und unfallbedingte (seismische, Wellen-, Schiffsaufprall-)Lasten. Weiche, tiefgründige Böden mit großen Fallhöhenunterschieden sind die typischen Auslöser für eine Kombiwand.
2.1 Last- und Erdungseingang
2.2 Auswahl des Königsstapels
2.3 Auswahl der Zwischenspundbohlen
2.4 Verriegelungen und Kupplungen
2.5 Einbettungs- und Unterstützungssystem
2.6 Verformungskontrolle und Steifigkeitsanpassung
2.7 Haltbarkeit und Korrosionsschutz
2.8 Designcodes
2.9 Konstruierbarkeit und Toleranzen
2.10 Detaillierung und Stahl-mengenoptimierung
Königspfähle: Größe Durchmesser, Wandstärke und Querschnittseigenschaften (I, W, A) aus der Biegehülle und vertikalen Lasten; Bevorzugen Sie Güten mit hoher Festigkeit (S355GP / S440GP / S550GP oder ASTM A572 Gr.50), um die Wand dünner zu machen und die Tonnage zu reduzieren, und erwägen Sie mit Beton gefüllte Pfähle für zusätzliche Steifigkeit und Kapazität. Spundbohlen: übliche warmgewalzte U/Z-Bohlen mit einer Breite von 600–800 mm; Der Schwerpunkt liegt auf Widerstandsmoment, Duktilität, Scherkraft und Fahrbarkeit, optimiert mit dem Pfahlabstand des Königs. Kupplungen übertragen Scherkräfte auf die Hauptpfähle-Überprüfen Sie die Schweißmethode, die Schweißfestigkeit, die Ermüdung und die Antriebsreihenfolge. Bestätigen Sie die Einbettung hinsichtlich Kippen, Heben und globaler Stabilität, wählen Sie eine freitragende/verankerte/verstrebte Stütze und überprüfen Sie die Endlager-/Reibungskapazität. Passen Sie Stapel und Stützsteifigkeit an, um seitliche Bewegungen in der Nähe bestehender Anlagen zu begrenzen. Wählen Sie Beschichtungen, kathodischen Schutz und Korrosionszuschlag nach Expositionsklasse (Frisch/Meer/Gezeiten, Chloride); Bei Schiffsarbeiten handelt es sich häufig um eine kombinierte Betonfüllung. Befolgen Sie EN 1993-5, EN 1997, EN 1998, EN 10248, EN 10210/10219 und EN 10204 (oder AASHTO, AWS D1.5 und ASTM A252/A500/A572 für US-Projekte). Überprüfen Sie den Hammerzugang, Verbindungen, Toleranzen, Hub- und Sprungvortrieb und verwenden Sie PileWallCalc-Tools und BIM, um den Stahlanteil pro laufendem Meter zu minimieren.
3. Überlegungen zur Beschaffung
Geben Sie EN 10204 3.1-Zertifikate mit vollständiger Rückverfolgbarkeit an (Bündeletiketten und Stapelmarkierungen). Bestätigen Sie Konformität und Toleranzen: EN 10248-1 für Spundbohlen, EN 10210/10219 oder ASTM für Rohrpfähle. Stellen Sie sicher, dass die komplette-Systemversorgung-Königspfähle, Spundbohlen und geschweißte Kupplungen von einer koordinierten Quelle stammt, um Verriegelungskonflikte und Terminrisiken zu vermeiden. Definieren Sie feste Längen, Spleiße und Bündelungen anhand von Transportgrenzen. Front-Schneiden, Bohren, Kupplungsschweißen und Beschichten im Werk. Bewerten Sie die gesamten Lebenszykluskosten und nicht den Tonnagepreis: Hochfester Stahl erhöht den Stückpreis, senkt jedoch die Tonnage-, Transport- und Fahrkosten, während Wiederverwendbarkeit und EPD-Kohlenstoffdaten von Bedeutung sind. Bevorzugen Sie Lieferanten mit Detaillierung/OEM-ODM-Unterstützung, Inspektion durch Dritte (SGS, BV, ABS), NDT und zuverlässigen Lieferzeiten und fordern Sie CE/DoP, ETA, MTC und Packlisten.
4. Häufige Fallstricke
· Wenn man nur den Tonnagepreis berücksichtigt und die Lebenszykluskosten außer Acht lässt;
· Aufteilung von Kingbohlen, Spundbohlen und Kupplungen auf verschiedene Lieferanten;
· Unter-Entwurf von Korrosionsschutz in Gezeiten-/Meereszonen;
· Überspringen von vertikalen{0}}Kapazitäts- und Flor--Prüfungen;
· Unklare Zertifikate, Toleranzen und Abnahmekriterien.
5. FAQ
F: Was ist ein Stahl?KombiniertWand?
A: Eine durchgehende Stützmauer aus Stahlrohrpfählen, die mit Spundbohlen verschachtelt sind, die durch Schlösser oder geschweißte Kupplungen verbunden sind.
F: Wann sollte man wählen?KombiniertWand über einer einfachen Spundwand-?
A: Wenn Lasten, Einbettungen, Höhenunterschiede oder vertikale Kapazitäten das übersteigen, was eine einheitliche Spundwandwand wirtschaftlich bewältigen kann.
F: Welche Codes gelten?
A: EN 1993-5 / 1997 / 1998, EN 10248 / 10210 / 10219, EN 10204; AASHTO, AWS D1.5 und ASTM für US-Projekte.
F: Welche Stahlsorten sind üblich?
A: Pfahlstähle S355GP / S440GP / S550GP oder ASTM A572 Gr.50, A252, A500; Höhere Qualitäten reduzieren Dicke und Gewicht.
F: Wie lässt sich Stahl pro laufendem Meter optimieren?
A: Kombinierte hoch{0}feste Güten, co-optimierte Pfahlabstände und Detaillierung über BIM, um kg/m zu minimieren.
